您好！欢迎光临上海奥东耐腐泵阀有限公司（原上海东海制泵厂)
您现在的位置：首页- 产品展示-产品大全

  产品名称：GDL型立式多级管道泵


·GDL型立式多级管道泵是我厂根据ISG型管道离心泵及DL型立式多级离心泵的

而设计的结晶，在结构上采用了立式，分段式，泵的吸入与吐出口设计在下方成一字型，并采用水力平衡的方法解决，残余轴向力由一个球轴承承受，因而运转平衡，噪音低，占地面积小，检修方便，以减少单泵机组配带功率，简化电控设备。适用于高低层建筑的住宅、医院、旅馆、百货大楼、办公大楼等的消防，生活供水及锅炉机组循环、冷却水循环输送等。
·
·运转平衡
·噪音低
·检修方便
·结构多样
·外型美观


型谱图
结构图
查看安装尺寸
在线订购




产品介绍:
　　GDL型立式多级管道泵是我厂根据ISG型管道离心泵及DL型立式多级离心泵的而设计的结晶，在结构上采用了立式，分段式，泵的吸入与吐出口设计在下方成一字型，并采用水力平衡的方法解决，残余轴向力由一个球轴承承受，因而运转平衡，噪音低，占地面积小，检修方便，以减少单泵机组配带功率，简化电控设备。适用于高低层建筑的住宅、医院、旅馆、百货大楼、办公大楼等的消防，生活供水及锅炉机组循环、冷却水循环输送等。

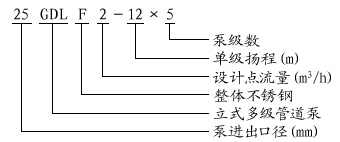

型号意义：

详细参数：
型号
流量(m 3 /h)
扬程(m)
吸程(m)
电机功率(kw)
　25GDL2-12*3
2
36
7.5
1.1
　25GDL2-12*4
2
48
7.5
1.1
　25GDL2-12*5
2
60
7.5
1.5
　25GDL2-12*6
2
72
7.5
1.5
　25GDL2-12*7
2
84
7.5
2.2
　25GDL2-12*8
2
96
7.5
2.2
　25GDL2-12*9
2
108
7.5
2.2
　25GDL2-12*10
2
120
7.5
3
　25GDL2-12*11
2
132
7.5
3
　25GDL2-12*12
4
144
7.5
3
　25GDL4-11*3
4
33
7.5
1.1
　25GDL4-11*4
4
44
7.5
1.5
　25GDL4-11*5
4
55
7.5
2.2
　25GDL4-11*6
4
66
7.5
2.2
　25GDL4-11*7
4
77
7.5
3
　25GDL4-11*8
4
88
7.5
3
　25GDL4-11*9
4
99
7.5
3
　25GDL4-11*10
4
110
7.5
4
　25GDL4-11*11
4
121
7.5
4
　25GDL4-11*12
4
132
7.5
4
　40GDL6-12*3
6
36
7.5
1.5
　40GDL6-12*4
6
48
7.5
2.2
　40GDL6-12*5
6
60
7.5
2.2
　40GDL6-12*6
6
72
7.5
3
　40GDL6-12*7
6
84
7.5
3
　40GDL6-12*8
6
96
7.5
4
　40GDL6-12*9
6
108
7.5
4
　40GDL6-12*10
6
120
7.5
4
　40GDL6-12*11
6
132
7.5
5.5
　40GDL6-12*12
6
144
7.5
5.5
　50GDL12-15*2
12
30
7
2.2
　50GDL12-15*3
12
45
7
3
　50GDL12-15*4
12
60
7
4
　50GDL12-15*5
12
75
7
5.5
　50GDL12-15*6
12
90
7
5.5
　50GDL12-15*7
12
105
7
7.5
　50GDL12-15*8
12
120
7
7.5
　50GDL12-15*9
12
135
7
11
　50GDL12-15*10
12
150
7
11
　50GDL18-15*2
18
30
7
3
　50GDL18-15*3
18
45
7
4
　50GDL18-15*4
18
60
7
5.5
　50GDL18-15*5
18
75
7
7.5
　50GDL18-15*6
18
90
7
7.5
　50GDL18-15*7
18
105
7
11
　50GDL18-15*8
18
120
7
11
　50GDL18-15*9
18
135
7
15
　50GDL18-15*10
18
150
7
15
　65GDL24-12*2
24
24
6
3
　65GDL24-12*3
24
36
6
4
　65GDL24-12*4
24
48
6
5.5
　65GDL24-12*5
24
60
6
7.5
　65GDL24-12*6
24
72
6
7.5
　65GDL24-12*7
24
84
6
11
　65GDL24-12*8
24
96
6
11
　65GDL24-12*9
24
108
6
15
　65GDL24-12*10
24
120
6
15
　80GDL36-12*2
36
24
5.5
4
　80GDL36-12*3
36
36
5.5
5.5
　80GDL36-12*4
36
48
5.5
7.5
　80GDL36-12*5
36
60
5.5
11
　80GDL36-12*6
36
72
5.5
11
　80GDL36-12*7
36
84
5.5
15
　80GDL36-12*8
36
96
5.5
15
　80GDL36-12*9
36
108
5.5
18.5
　80GDL36-12*10
36
120
5.5
18.5
　80GDL54-14*2
54
28
5
7.5
　80GDL54-14*3
54
42
5
11
　80GDL54-14*4
54
56
5
15
　80GDL54-14*5
54
70
5
18.5
　80GDL54-14*6
54
894
5
18.5
　80GDL54-14*7
54
98
5
22
　100GDL72-14*2
72
28
4.5
11
　100GDL72-14*3
72
42
4.5
15
　100GDL72-14*4
72
56
4.5
18.5
　100GDL72-14*5
72
70
4.5
22
　100GDL72-14*6
72
74
4.5
30
　100GDL72-14*7
72
98
4.5
30
