您好!欢迎光临上海奥东耐腐泵阀有限公司(原上海东海制泵厂)
您现在的位置:首页- 产品展示-产品大全


  产品名称:SG系列管道泵


·概述
  该系列管道泵是为管道增压输送,解决管道压力过低而研制的新颖泵,比目前应用卧式离心泵具有很大的优越性。由于采用先进机械密封,电机主轴直接安装叶轮,故有效率高、耗电省、结构紧凑、体积小、得量轻、装修方便等特点,并可根据扬程与流量需要并串联使用。
主要用途
  1、SG系列普通管道泵适用于高层建筑增压送水、园林喷灌、冷却塔上水、远距离输水、空调、制冷冲洗、浴室等
·
·安全节能
·国际标准
·使用寿命长
·噪音低
·结构合理


型谱图
结构图
查看安装尺寸
在线订购




产品介绍:
  概述
  该系列管道泵是为管道增压输送,解决管道压力过低而研制的新颖泵,比目前应用卧式离心泵具有很大的优越性。由于采用先进机械密封,电机主轴直接安装叶轮,故有效率高、耗电省、结构紧凑、体积小、得量轻、装修方便等特点,并可根据扬程与流量需要并串联使用。
主要用途
  1、SG系列普通管道泵适用于高层建筑增压送水、园林喷灌、冷却塔上水、远距离输水、空调、制冷冲洗、浴室等冷暖水循环加压。使用温度80℃以下。
  2、SGR系列热水管道泵适用于采暖、锅炉等行业的高温热水增压循环。使用温度15℃以下。
  3、SGP系列耐腐管道泵适用于输送食品、制药、造酒、化工等行业的工艺流程中腐蚀性介质,使用温度100℃以下。
  4、SGB系列防爆管道泵适用于输送无腐蚀性液体,有甲烷或煤矿井下固定设备Ⅰ类及工厂ⅡA、ⅡB级、温度组别为T1、T2、T3、T4组存在爆炸性混合物的其它工业场所。使用温度80℃以下。
  5、SGPB系列耐腐防爆管道泵适用于输送化工、制药、石油、食品、国防等工业腐蚀性液体,有甲烷或煤矿井下固定设备Ⅰ类及工厂ⅡA、ⅡB级,温度组分别为T1、T2、T3、T4组存在爆炸性混合物的其它工业场所。使用温度150℃以下。

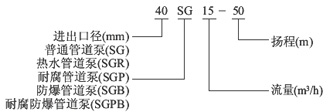

型号意义:

详细参数:
型号
口径
(mm)
流量
(m 3 /h)
扬程
(m)
电机功率
(Kw)
电压
(V)
转速
(r/min)
15SG0.6-5
15
0.6
5
0.04
220
2800
15SG1.8-10
15
1.8
10
0.12
220
2800
20SG2-8
20
2
8
0.12
220
2800
20SG3-14
20
3
14
0.25
220
2800
20SG3-30
20
3
30
0.75
220
2800
25SG2.5-15
25
2.5
15
0.25
220
2800
25SG4-20
25
4
20
0.75
220
2800
25SG3-30
25
3
30
0.75
220
2800
32SG5-20
32
5
20
0.75
220
2800
40SG5-8
40
5
8
0.25
220
2800
40SG6-20
40
6
20
0.75
220
2800
50SG10-7.5
50
10
7.5
0.75
220
2800
50SG10-15
50
10
15
0.75
220
2800
25SG4-20
25
4
20
0.75
380
2800
25SG3-30
25
3
30
0.75
380
2800
25SG6.5-30
25
6.5
30
1.5
380
2800
25SG10-50
25
10
50
4
380
2800
32SG5-20
32
5
20
0.75
380
2800
32SG8-30
32
8
30
1.5
380
2800
32SG15-40
32
15
40
4
380
2800
32SG12-50
32
12
50
4
380
2800
32SG14-80
32
14
80
7.5
380
2800
40SG6-20
40
6
20
0.75
380
2800
40SG9-30
40
9
30
1.5
380
2800
40SG18-40
40
18
40
4
380
2800
40SG15-50
40
15
50
4
380
2800
40SG18-65
40
18
65
7.5
380
2800
40SG15-80
40
15
80
7.5
380
2800
50SG10-7.5
50
10
7.5
0.75
380
2800
50SG10-15
50
10
15
0.75
380
2800
50SG12-25
50
12
25
1.5
380
2800
50SG15-30
50
15
30
2.2
380
2800
50SG18-40
50
18
40
4
380
2800
50SG16-50
50
16
50
4
380
2800
50SG20-65
50
20
65
7.5
380
2800
50SG25-80
50
25
80
15
380
2800
50SG30-100
50
30
100
22
380
2800
65SG30-15
65
30
15
2.2
380
2800
65SG30-27
65
30
27
4
380
2800
65SG40-40
65
40
40
7.5
380
2800
65SG30-50
65
30
50
7.5
380
2800
65SG50-65
65
50
65
15
380
2800
65SG40-80
65
40
80
18.5
380
2800
65SG45-100
64
45
100
22
380
2800
80SG35-20
80
35
20
4
380
2800
80SG50-30
80
50
30
7.5
380
2800
80SG70-40
80
70
40
15
380
2800
80SG60-50
80
60
50
15
380
2800
80SG80-65
80
80
65
22
380
2800
80SG70-80
80
70
80
22
380
2800
80SG55-100
80
55
100
30
380
2800
100SG40-18
100
40
18
4
380
2800
100SG50-30
100
50
30
7.5
380
2800
100SG70-40
100
70
40
15
380
2800
100SG60-50
100
60
50
15
380
2800
100SG80-65
100
80
65
22
380
2800
100SG75-78
100
75
78
22
380
2800
100SG100-60
100
100
60
30
380
2800
100SG55-100
100
55
100
30
380
2800
125SG80-18
125
80
18
7.5
380
1450
150SG100-15
150
100
15
7.5
380
1450
150SG140-26
150
140
26
18.5
380
1450
150SG160-40
150
160
40
30
380
2800
150SG200-50
150
200
50
37
380
2800
150SG220-65
150
220
65
55.5
380
2800
150SG170-180
150
170
180
55.5
380
2800
200SG200-20
200
200
20
18.5
380
1450
200SG200-35
200
200
35
30
380
2800
200SG200-44
200
200
44
37
380
2800
200SG240-60
200
240
60
55.5
380
2800
200SG200-75
200
200
75
55.5
380
2800
250SG380-22
250
380
22
37
380
1450
250SG500-30
250
500
30
55
380
1450
300SG400-20
250
500
30
37
380
1450
300SG500-30
300
500
30
55
380
1450
350SG800-20
350
800
20
55
380
1450
400SG1000-18
400
1000
18
55
380
1450
500SG1200-15
500
1200
15
55
380
1450
500SG800-20
500
800
20
55
380
1450
